Platforma Rotary Hollow Heavy Duty çi ye?

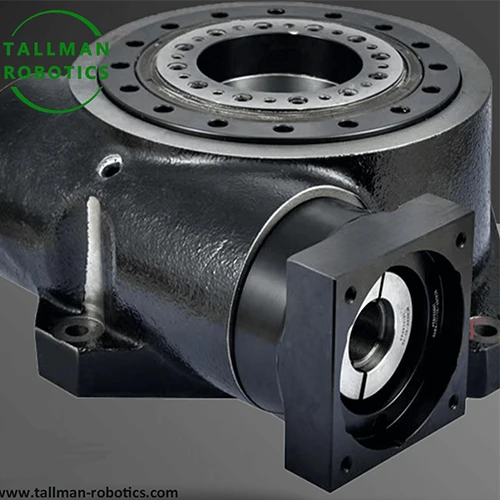

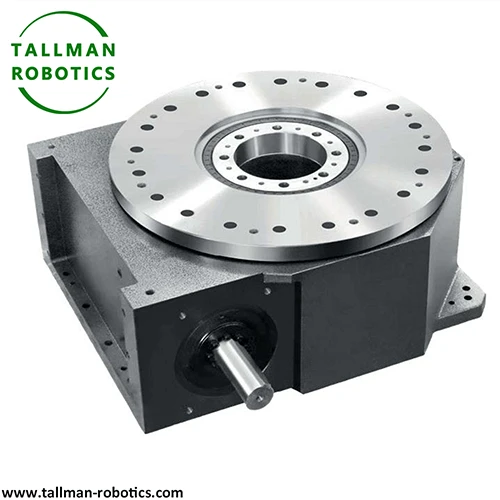

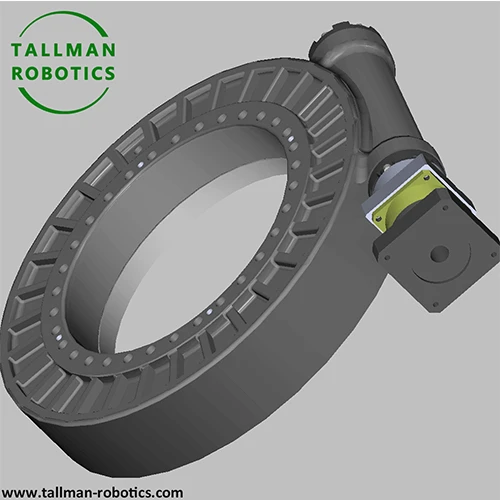

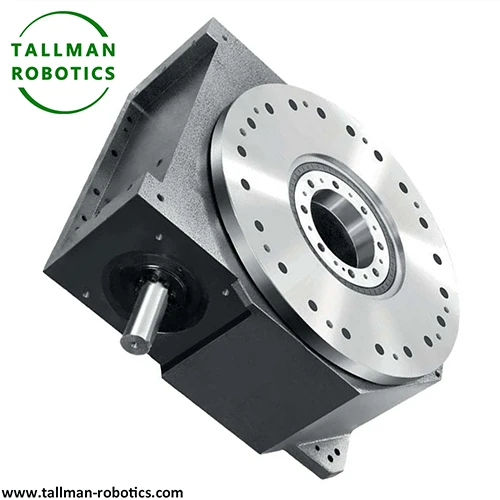

Platforma Rotary ya Çiqê ya Giran Zêde ye-Bargiriya hişkiyê-Qonaxa Rotary ya Çiqlê hilgirtiye
Ji bo senaryoyên otomasyona pîşesazî ya giran-qonaxa zivirîna mekanîkî ya hişk-qonaxa zivirî ya giran a giran e. Ew çarçoveyek hilgirê ya navendê ya mezinkirî û bargiraniya -hêzkirî qebûl dike. Berevajî qonaxên zivirî yên zirav ên standard, ew di bin barên mekanîkî yên tevlihev de balê dikişîne ser zivirîna aram. Digel vê yekê, ew fonksiyonên kêmkirina gemarê û nîşankirina rast yek dike. Ew ji bo qereqolên hilberandin û berhevkirina perçeyên giran pozîsyona zivirî ya domdar peyda dike.
Pêkhatina Structural Core
Pêşîn, platform ji bo xurtkirina strukturel xaniyek alyeya entegre ya qalind bikar tîne. Ew ji bo piştgirîya barkirina pir-rêberan çîçekên gêrkirî yên pir mezin dihewîne. Di vê navberê de, ew ji bo veguheztina berxwedêr a torque ({3}}) cotên kelûmelên rast ên bihêzkirî qebûl dike.
Ji bilî vê, ew ji bo rêveçûna hundurîn boriyek navendî ya bêkêmasî ya tam-dihêle. Wekî din, ew strukturên dij-sînorê tîpê zêde dike da ku xebata bargiran-bi îstîqrar bike. Di paşiya paşîn de, ew ji bo têketina hêza adapteyî bi bingehên pêvekirina servo motora standard re têkildar dike.
Li vir Di vê rûpelê de, em rêzikên Tabloyên Rotary Hollow Heavy Duty destnîşan dikin, hûn ê pelgeya daneyê, wêneyên hilberînê, vedîoyên testê yên jêrîn bibînin:
Her weha hûn bi xêr hatin ku hûn bêtir projeyên temaşe bikin an jî biçin galeriya vîdyoya me ya ji hêla Youtube ve:https://www.youtube.com/@tallmanrobotics
|
Tabloyên Rotary Hollow ên giran |
|||||||||
|
Models |
TMW68 |
TMW90 |
TMW115 |
TMW215 |
TMW315 |
TMW415 |
|||
|

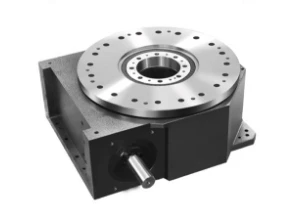

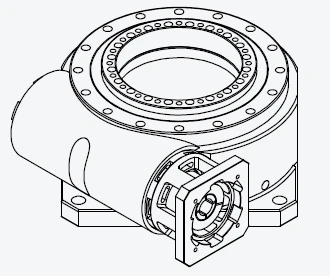

Photos |
|
|
|
|
|
|
|||
|
Barkirina sêwiranê (kg) |
Ji 80 kg kêmtir an wekhev |
Ji 280 kg kêmtir an wekhev |
Ji 500 kg kêmtir an wekhev |
Ji 1600 kg kêmtir an wekhev |
Ji 2,5 Tonan kêmtir an wekhev |
Ji 4,5 Tonan kêmtir an wekhev |
|||
|
Dirêjahiya herî zêde ya plakaya zivirî (mm) |
Ji 500 mm kêmtir an wekhev |
Ji 900 mm kêmtir an wekhev |
Ji 1200mm kêmtir an wekhev |
Ji 2000mm kêmtir an wekhev |
Ji 2500mm kêmtir an wekhev |
Ji 3000 mm kêmtir an wekhev |
|||
|
Tîpa motorê |
Amûrên gerstêrk + motora servo |
Amûrên gerstêrk + motora servo |
Amûrên gerstêrk + motora servo |
Amûrên gerstêrk + motora servo |
Amûrên gerstêrk + motora servo |
Amûrên gerstêrk + motora servo |
|||
|
Motor di veavakirinê de |
0,4kw/0,75kw |
80 flange Servo |
80/130 flange Servo |
130/180 flange Servo |
180 flange Servo |
180 flange Servo |
|||
|
Rêjeya kêmkirina laşê zivirî |
1:20i |
1:20i |
1:20i |
1:40i |
1:60i |
1:60i |
|||
|
Wexta hilweşandinê |
400 N.m |
625N.m |
1028N.m |
3500N.m |
14000 N.m |
30000 N.m |
|||
|
torque input destûr |
Ji 30 Nm kêmtir an wekhev |
Ji 72 Nm kêmtir an wekhev |
Ji 90 Nm kêmtir an wekhev |
Ji 500 Nm kêmtir an wekhev |
Ji 500 Nm kêmtir an wekhev |
Ji 500 Nm kêmtir an wekhev |
|||
|
torque encam Rated |
Ji 600 Nm kêmtir an wekhev |
Ji 1440 Nm kêmtir an wekhev |
Ji 1800 Nm kêmtir an wekhev |
Ji 20000 Nm kêmtir an wekhev |
Ji 30000 Nm kêmtir an wekhev |
Ji 30000 Nm kêmtir an wekhev |
|||
|
Demjimêra destûrî ya bêhêziyê |
75N.m |
220 N.m |
260 N.m |
18000 N.m |
|||||
|
Leza input destûr |
2000 R/min |
2000 R/min |
2000 R/min |
1200 R/min |
2000 R/min |
2000 R/min |
|||
|
Rastiya pozîsyonê dubare bikin |
±5 arc-sek |
±5 arc-sek |
±5 arc-sek |
±5 arc-sek |
±5 arc-sek |
±5 arc-sek |
|||
|
Rastbûna pozîsyonê |
±10 arc-sek |
±10 arc-sek |
±10 arc-sek |
±10 arc-sek |
±10 arc-sek |
±10 arc-sek |
|||
|
Concentricity platform |
0.02mm |
0.02mm |
0.02mm |
0.02mm |
0.02mm |
0.02mm |
|||
|
Platforma Parallelism |
0.02mm |
0.02mm |
0.02mm |
0.02mm |
0.02mm |
0.02mm |
|||
|
Rastiya jiyanê |
20000 (tevgera navber) |
||||||||
|
Cureyê Structure |
Roller cam + hêlîna çîçek xaç |
||||||||
|
Nota parastinê |
IP50 |
IP50 |
IP50 |
IP50 |
IP50 |
IP50 |
|||
|
Giran (kg) |
16 kg |
24 |
45 |
120 |
200 |
300 |
|||
|
Tabloyên Rotary Hollow ên giran |
|||||||||
|
Models |
TMW500 |
TMW600 |
TMW800 |
TMW1100 |
TMW1300 |
TMW1900 |
|||
|

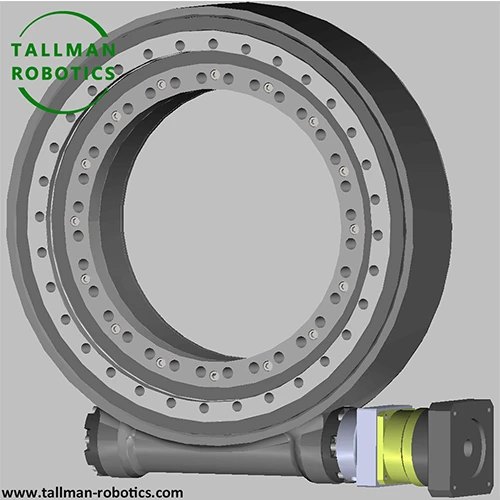

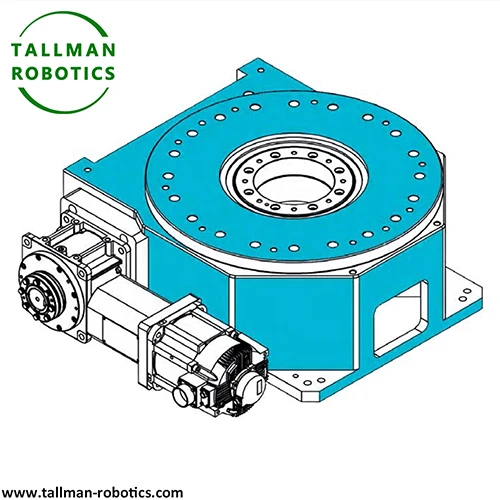

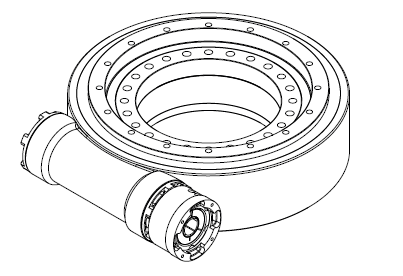

Photos |
|
|
|
|
|
|
|||
|
Barkirina sêwiranê (kg) |
Ji 800 kg kêmtir an wekhev |
Ji 2 Tonan kêmtir an wekhev |
Ji 4 Tonan kêmtir an wekhev |
Ji 8 Tonan kêmtir an wekhev |
Ji 15 Tonan kêmtir an wekhev |
Ji 30 Tonan kêmtir an wekhev |
|||
|
Demjimêra Aperture (mm) |
60 mm |
100 mm |
150 mm |
290 mm |
290 mm |
1100mm |
|||
|
Rastiya Indekskirinê (Arc Min) |
±15 |
||||||||
|
Hêza Rûyê herî zêde / Fa (Nm) |
70000 |
90000 |
120000 |
200000 |
240000 |
320000 |
|||
|
Hêza Radyalî ya herî zêde / Fr (Nm) |
35000 |
46000 |
70000 |
106000 |
120000 |
190000 |
|||
|
Zexta herî zêde ya zirav/Mk(Nm) |
6500 |
21500 |
60000 |
96000 |
100000 |
175000 |
|||
|
Geroka Tangential Max/Ta (Nm) |
1800 |
4000 |
8200 |
20500 |
24000 |
38000 |
|||
|
Rêjeya Kêmkirinê (i) |
Indeksa servo: 20/40/60/100, dikare were xweş kirin; Indeksa mekanîkî: 2/4/6/8/10/12/16/24 stasyonên xebatê |
||||||||
|
Motor di hevberdanê de |
Motora servo + kêmker / motora kêmker a asayî / çar rêzikên motorên kêmker |
||||||||
|
Giran (kg) |
300 kg |
420 kg |
700 kg |
1,35 Ton |
1,5 ton |
2.0 Ton |
|||
|
Driver û Cable |
Ger Motor ji hêla Tallman Robotics Limited ve hatî peyda kirin ajokar û kablo tê peyda kirin (Bi gelemperî, em Delta, Innovance mîheng dikin) |
|
Face rotating Plate |
Ger hewce be tê pêşkêş kirin. |
|
Sensor |
Sensorê fotoelektrîkî, bend, lewheyên senzorê, pêçan ji bo vebijarkan in. |

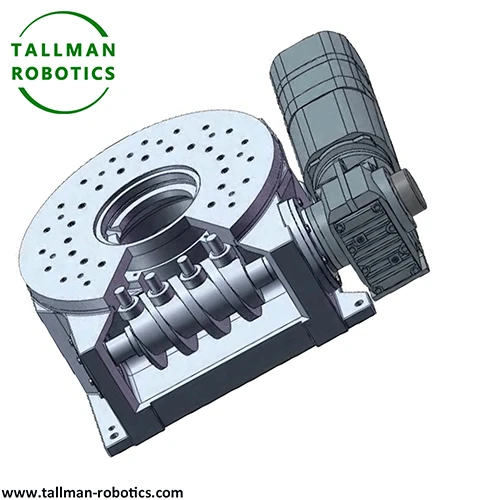

Production ofTabloyên Rotary Hollow ên giran:
Taybetmendiyên Teknîkî & Awantajên Fonksiyonî
|
Şanî |
Taybetmendiya Teknîkî |
Fonksiyona bingehîn |
Avantaja Serlêdanê |
|---|---|---|---|
|
Performansa barkirinê |
Pîvana hilgirtin û xanî ya bihêzkirî |
Li hember barkirinên axial, radial û serûbinî radiwestin |
Xebata zivirînê ya demdirêj-perçeya xebatê ya giran biguhezînin |
|
Veguheztin Trait |
Veguheztina pêlava hişkkirî ya hişkkirî |
Di bin barkirinê de hilberîna torkê ya domdar biparêzin |
Di dema îndekskirina bargiraniya giran-ji deformasyona gemarê dûr bixin |
|
Routing Design |
Mezinahiya-vala navendî ya di nav boriyê de ye |
Piştgiriya lûleyên stûr û pêketina tevnvîsê |
Plansaziya hundurîn a qereqolên makîneyên giran xweştir bikin |
|
Îstiqrara Operasyonê
|
Di sêwirana avahîsaziyê de-dij-tip hatiye çêkirin |
Veguheztin û hejandina platformê sînordar bikin |
Helwesta pozîsyona domdar di bin barkirinê de garantî bikin |
Pirsên Pir Pir Dipirsin
Q1: Çi platformên zivirî yên barkêş ên giran ji qonaxên zivirî yên vala yên standard cuda dike?
Ew ji bo şert û mercên xebatê yên bargiran-xaniyên qalind, hilgirên mezin û strukturên kelûpelên xurtkirî dipejirîne. Qonaxên vala yên standard tenê barên sivik û navîn adapte dikin. Ev modela giran-li hember torque û deformasyonên avahîsaziyê yên li hawîrdorên pîşesaziyê yên dijwar li ber xwe dide.
Q2: Ma boriya vala ya mezin hişkiya barkirina giran a platformê qels dike?
Na. Platform strûktûra stresê ya simetrîk û çarçoveyek stûr a yekgirtî bikar tîne. Ew hêza avahîsaziyê û cîhê rêveçûna vala hevseng dike. Ew di bin barên giran ên binavkirî de şilbûn û kapasîteya barkirinê ya domdar diparêze.
Q3: Kîjan senaryoyên bingehîn bi platformên zivirî yên valahiyê yên giran çêtirîn çêtirîn e?
Ew lihevhatina alavên giran, makînekirina pêkhateyên metal ên mezin, pêvajokirina beşa endezyariyê, pozîsyona modulê vedîtina giran û hemî senaryoyên otomasyonê yên ku ji plansaziya vala û barkirina giran-barkirina zivirî re hewce dike, digire.
Q4: Ma ev platform dikare xebata barkêşiya giran a demdirêj-berdewamiya demkî ya giran- bidomîne?
Erê. Komên kelûpelên qalind ên hişk cil û bergên meshkirinê kêm dikin. Strukturên dij-tipê lerza xebitandinê ditepisînin. Ew rastbûna îndekskirinê û yekparebûna avahîsaziyê ya bi îstîqrar diparêze piştî çerxên barkirinê yên giran-ber dubare.
Q5: Sînorên serîlêdana sereke yên vê platformê çi ne?
Ew ji modelên standard vol û giraniya giştî mezintir vedihewîne. Pêdiviya wê bi bingehên çîmentoyê yên hişk heye. Ew ne li gorî senaryoyên tevgera zivirî ya ultra-sivik-bi pozîsyona-bi leza bilind-rakêşbar e.
